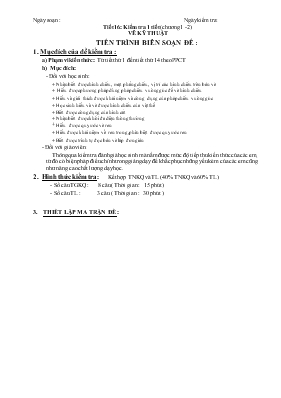

Tiết 16 Kiểm tra 1 tiết (chương 1 -2) vẽ Kỹ Thuật

Ngày soạn : Ngày kiểm tra:

Tiết 16: Kiểm tra 1 tiết (chương 1 -2)

VẼ KỸ THUẬT TIẾN TRÌNH BIÊN SOẠN ĐỀ : 1. Mục đích của đề kiểm tra :

a) Phạm vi kiến thức: Từ tiết thứ 1 đến tiết thứ 14 theo PPCT b) Mục đích:

- Đối với học sinh:

+ Nhận biết được hình chiếu, mặt phẳng chiếu, vị trí các hình chiếu trên bản vẽ + Hiểu được phương pháp dùng phép chiếu vuông góc để vẽ hình chiếu + Hiểu và giải thích được khái niệm và công dụng của phép chiếu vuông góc + Học sinh hiểu và vẽ được hình chiếu của vật thể + Biết được công dụng của hình cắt + Nhận biết được khối đa diện thông thường + Hiểu được quy ước vẽ ren + Hiểu được khái niệm về ren trong,phân biệt được quy ước ren + Biết được trình tự đọc bản vẽ lắp đơn giản - Đối với giáo viên:

Thông qua kiểm tra đánh giá học sinh mà nắm được mức độ tiếp thu kiến thức của các em, từ đó có biện pháp điều chỉnh trong giảng dạy để khắc phục những yếu kém của các em cũng như nâng cao chất lượng dạy học. 2. Hình thức kiểm tra : Kết hợp TNKQ và TL (40% TNKQ và 60% TL) - Số câu TGKQ : 8 câu ( Thời gian : 15 phút ) - Số câu TL : 3 câu ( Thời gian : 30 phút )

3. THIẾT LẬP MA TRẬN ĐỀ:

ThuVienDeThi.com

CÁC MỨC ĐỘ NHẬN THỨC Nhận biết Thông hiểu Vận dụng Nội Dung

TNKQ TL TNKQ TL TNKQ TL

Tổng

Chủ đề 1: Hình chiếu

Nhận biết được hình chiếu, mặt phẳng chiếu, vị trí các hình chiếu trên bản vẽ

Hiểu được phương pháp dùng phép chiếu vuông góc để vẽ hình chiếu Hiểu và giải thích được khái niệm và công dụng của phép chiếu vuông góc

Học sinh hiểu và vẽ được hình chiếu của vật thể

Số câu: Câu 1,2,3 Câu 4 Câu 10 Câu 9 6 Số điểm: 1.5đ 0.5 đ 2 đ 2 đ 6 đ Tỷ lệ: % 15% 5% 20% 20% 60% Chủ đề 2: Hình cắt Biết được công dụng của hình cắt Số câu: Câu 5 1 Số điểm 0.5đ 0.5 đ Tỷ lệ: 5% 5% Chủ đề 3: Bản vẻ khối đa diện

Nhận biết được khối đa diện thông thường Số câu: Câu 8 1 Số điểm: 0.5 đ 0.5 đ Tỷ lệ: 5% 5% Chủ đề 4: Biểu diễn ren

Hiểu được quy ước vẽ ren Hiểu được khái niệm về ren trong,phân biệt được quy ước ren Số câu: Câu 7 Câu 11 2 Số điểm: 0.5 đ 2 đ 2.5 đ Tỷ lệ: 5% 20% 25% Chủ đề 5: Bản vẽ lắp Biết được trình tự đọc bản vẽ lắp đơn giản Số câu: Câu 6 1 Số điểm: 0.5 đ 0.5 đ Tỷ lệ: 5% 5% Tổng 6 câu =3đ 1 câu =0.5 đ 1 câu =0.5 đ 2 câu = 4 đ 1câu = 2đ 11câu= 1 Tỷ lệ 35 % 45 % 20 % 100%

ThuVienDeThi.com

Trường THCS Võ Bẩm KIỂM TRA 45 PHÚT Họ tên : ……………………… MÔN : CÔNG NGHỆ 8 Lớp : 8……….. Thời gian: 45 phút Điểm : Lời phê của thầy, cô giáo :

A:TRẮC NGHIỆM Câu 1: Vị trí các hình chiếu trên bản vẽ như thế nào là đúng:

A. Hình chiếu bằng ở dưới hình chiếu đứng, hình chiếu cạnh ở bên phải hình chiếu đứng B. Hình chiếu bằng ở trên hình chiếu đứng, hình chiếu cạnh ở bên trái hình chiếu đứng C. Hình chiếu cạnh ở bên phải hình chiếu đứng, hình chiếu bằng ở bên trái hình chiếu đứng D. Hình chiếu đứng ở dưới hình chiếu bằng, hình chiếu cạng ở bên phải hình chiếu bằng Câu 2. Hình biểu diễn thu được trên mặt phẳng hình chiếu bằng là? - A. Hình chiếu bằng B. Hình chiếu đứng C. Hình chiếu cạnh D. Cả ba hình chiếu Câu 3: Hình chiếu đứng thuộc mặt phẳng chiếu nào? Và có hướng chiếu như thế nào? a. Mặt phẳng chiếu đứng, từ trước tới b. Mặt phẳng chiếu đứng, từ sau tới c. Mặt phẳng chiếu đứng, từ trên xuống d. Mặt phẳng chiếu đứng, từ trái qua Câu 4: Hình chiếu trên mặt phẳng song song với trục quay của hình trụ là hình:

a. Hình chữ nhật b. Hình vuông c. Hình tròn d. Tam giác Câu 5: Trên bản vẽ kĩ thuật thường dùng hình cắt để:

A. Sử dụng thuận tiện bản vẽ B. Cho đẹp C. Biểu diễn hình dạng bên trong D. Cả a, b, c đều đúng Câu 6: Trình tự đọc bản vẽ lắp là: A. Khung tên, hình biểu diễn, kích thước, bảng kê, phân tích chi tiết, tổng hợp B. Khung tên, hình biểu diễn, bảng kê, kích thước, phân tích chi tiết, tổng hợp C. Khung tên, bảng kê, hình biểu diễn, kích thước, phân tích chi tiết, tổng hợp D. Hình biểu diễn, kích thước, bảng kê, khung tên, phân tích chi tiết, tổng hợp Câu 7. Nối câu ở cột A với câu ở cột B sao cho hợp lí (Bằng cách điền vào cột C)

Cột A Cột B Cột C

1/ vẽ bằng nét liền đậm 2/ vẽ bằng nét đứt 3/ vẽ bằng nét …
