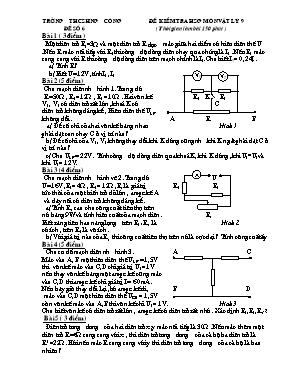

Đề kiểm tra học sinh giỏi Vật lí lớp 9 - Đề số 6 - Trường THCS Công Hưng

Trường thcs hưng công đề kiểm tra hsg môn vật lý 9 đề số 6 ( Thời gian làm bài 150 phút ) Bài 1 ( 3 điểm ) Một điện trở R1=3 và một điện trở R được mắc giữa hai điểm có hiệu điện thế U .Nếu R mắc nối tiếp với R1thì cường độ dòng điện chạy qua chúng là I1 .Nếu R1 mắc song song với R thì cường độ dòng điện trên mạch chính là I2.Cho biết I1= 0,24I2 . a/ Tính R? b/ Biết U=12V ,tính I1, I2 Bài 2 (5 điểm ) Cho mạch điện như hình 1 .Trong đó R=50 , R1= 12 , R2= 10 .Hai vôn kế R1 K R2 V1, V2 có điện trở rất lớn ,khoá K có C điện trở không đáng kể , Hiệu điện thế UAB không đổi . A R B a/ Để số chỉ của hai vôn kế bằng nhau Hình 1 phải đặt con chạy C ë vị trí nào ? b/ Để số chỉ của V1, V2 không thay đổi khi K đóng cũng như khi K ngắt phải đặt C ë vị trí nào ? c/ Cho UAB= 22V . Tính cường độ dòng điện qua khoá K, khi K đóng ,khi U1=U2và khi U1= 12V. Bài 3 (4 điểm ) Cho mạch điện như hình vẽ 2 .Trong đó U U=16V ,R0= 4 , R1= 12 ,Rx là giá trị R0 R1 tức thời của một biến trở đủ lớn , ampe kế A và dây nối có điện trở không đáng kể . a/ Tính Rx sao cho công suất tiêu thụ trên nó bằng 9W và tính hiệu suất của mạch điện . Rx Biết rằng tiêu hao năng lượng trên R1, Rx là Hình 2 có ích , trên R0 là vô ích . b/ Với giá trị nào của Rx thì công suất tiêu thụ trên nó là cực đại ? Tính công suất ấy Bài 4 (5 điểm ) Cho sơ đồ mạch điện như hình 3 . A C Mắc vào A, B một hiệu điện thế UAB =1,5V thì vôn kế mắc vào C,D chỉ giá trị U1= 1V nếu thay vôn kế bằng một ampe kế cũng mắc vào C,D thì ampe kế chỉ giá trị I= 60mA . Nếu bây giờ thay đổi lại ,bỏ ampe kế đi, B D mắc vào C,D một hiệu điện thế UCD = 1,5V còn vôn kế mắc vào A,B thì vôn kế chỉ U2= 1V . Hình 3 Cho biết vôn kế có điện trở rất lớn , ampe kế có điện trở rất nhỏ . Xác định R1,R2,R3 ? Bài 5 ( 3 điểm) Điện trở tương đương của hai điện trở x,y mắc nối tiếp là 30 .Nếu mắc thêm một điện trở R=6 song song với x , thì điện trở tương đương của cả bộ ba điện trở là R/ =22 .Hỏi nếu mắc R song song với y thì điện trở tương đương của cả bộ là bao nhiêu ?

V2 V1

A
