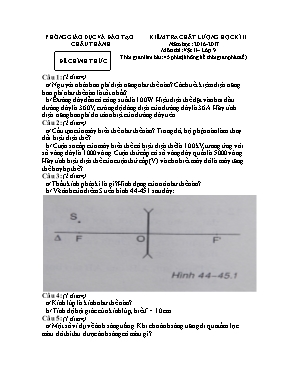

Đề kiểm tra chất lượng học kỳ II môn Vật lý Lớp 9 - Năm học 2016-2017 - Phòng GD & ĐT Châu Thành (Có đáp án)

PHÒNG GIÁO DỤC VÀ ĐÀO TẠO KIỂM TRA CHẤT LƯỢNG HỌC KÌ II

CHÂU THÀNH Năm học: 2016-2017

Môn thi: Vật lí– Lớp 9

Thời gian làm bài: 45 phút (không kể thời gian phát đề)

Câu 1: (2 điểm) a/ Nguyên nhân hao phí điện năng như thế nào? Cách tiết kiệm điện năng hao phí như thế nào là tốt nhất? b/ Đường đây dẫn có công suất là 100W. Hiệu điện thế đặt vào hai đầu đường dây là 360V, cường độ dòng điện của đường dây là 36A. Hãy tính điện năng hao phí do tảo nhiệt của đường dây trên. Câu 2: (2 điểm) a/ Cấu tạo của máy biến thể như thế nào? Trong đó, bộ phận nào làm thay đổi hiệu điện thế? b/ Cuộn sơ cấp của máy biến thế có hiệu điện thế là 100kV, tương ứng với số vòng dây là 1000 vòng. Cuộn thứ cấp có số vòng dây quấn là 5000 vòng. Hãy tính hiệu điện thế của cuộn thứ cấp (V) và cho biết máy đó là máy tăng thế hay hạ thế? Câu 3: (2 điểm) a/ Thấu kính phân kì là gì? Hình dạng của nó như thế nào? b/ Vẽ ảnh của điểm S trên hình 44-45.1 sau đây:

Câu 4: (1 điểm) a/ Kính lúp là kính như thế nào? b/ Tính độ bội giác cùa kính lúp, biết f = 10cm. Câu 5: (1 điểm) a/ Một số ví dụ về ánh sáng trắng. Khi cho ánh sáng trăng đi qua tấm lọc màu đỏ thì thu được ánh sáng có màu gì?

ĐỀ CHÍNH THỨC

ThuVienDeThi.com

b/ Kể tên các màu thu được khi chiếu chùm ánh sáng trắng qua lăng kính. Câu 6: (2 điểm) Một vật AB cao 1cm được đặt vuông góc với trục chính của thấu kính hội tụ có tiêu cự f = 12cm. Điểm A nằm trên trục chính và vật AB cách thấu kính một khoảng d=36cm. a/ Dựng ảnh của vật AB qua thấu kính đã cho. (Không cần theo đúng tỉ lệ) b/ Tính chiều cao của ảnh thu được.

Lưu ý: - Thí sinh không được sử dụng tài liệu. Giám thị không giải thích gì thêm.

Hướng dẫn chấm bài * Tệp đính kèm bên dưới

Câu 1

a/ Nguyên nhân hao phí điện năng: Khi truyền tải điện năng đi xa bằng dây dẫn thì có một phần điện năng hao phí do hiện tượng tỏa nhiệt trên đường dây. Để tiết kiệm điện năng hao phí do tỏa nhiệt trên đường dây thì cách tốt nhất là tăng hiệu điện thế đặt vào hai đầu đường dây.

b/ R = U

I

= 360

36

= 10 (ôm)

Ta có: Phao phí = R.P2

U2 = 10.1002

3602 = 125

162

(W)

Vậy công suất hao phí là: 125

162

W

0.5đ

0.5đ

0.25đ

0.5đ

0.25đ

Câu 2

a/ Cấu tạo của máy biến thể: - Hai cuộn dây có số vòng dây quấn khác nhau, đặt cách điện với nhau. - Một lõi sắt (hoặc thép) pha silic đặt chung cho cả hai cuộn dây. *Bộ phận nào làm thay đổi hiệu điện thế là hai cuộn dây. b/ 100 kV = 100000V. Ta có:

U1

U2 = n1

n2  U2 = U1.n2

n1 = 100000.5000

1000

= 500000(V)

 Máy là máy tăng thế.

0.25đ

0.25đ

0.25đ

0.5đ 0.5đ 0.25đ

ThuVienDeThi.com

Vậy hiệu điện thế cuộn thứ cấp là 500000V và đây là máy tăng thế.

Câu 3

a/ Thấu kính phân kì là một thấu kính mà khi chiếu một chùm tia tới song song vuông góc với mặt của thấu kính phân kì thì chùm tia ló ra phân kì. Hình dạng: Thấu kính phân kì có phần giữa mỏng hơn phần rìa. b/

0.5đ

0.5đ

1đ

Câu 4

a/ Kính lúp là một thấu kính hội tụ có tiêu cự ngắn, dùng để nhìn những vật nhỏ ở gần.

b/ G = 25

f

= 25

10

=2,5 (x)

Vậy độ bội giác của kính là: 2,5x

0.5đ

0.25đ 0.25đ

Câu 5 a/ Một số ví dụ về ánh sáng trắng: Mặt trời, đèn dây tóc,… Khi cho ánh sáng trăng đi qua tấm lọc màu đỏ thì thu được ánh sáng có màu đỏ. b/ Có 7 màu: đỏ, cam, vàng, lục, lam, tràm, tím.

0.25đ

0.5đ

0.25đ Câu 6 a/ Vẽ hình:

0.25đ

ThuVienDeThi.com
