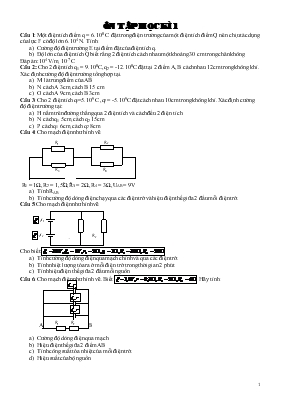

¤N TËP HäC K× 1 Câu 1: Một điện tích điểm q = 6.10-8 C đặt trong điện trường của một điện tích điểm Q nên chịu tác dụng của lực F có độ lớn 6.10-4 N. Tính:
a) Cường độ điện trường E tại điểm đặt của điện tích q. b) Độ lớn của điện tích Q biết rằng 2 điện tích cách nhau một khoảng 30 cm trong chân không. Đáp án: 104 V/m, 10-7 C Câu 2: Cho 2 điện tích q1 = 9.10-8C, q2 = -12.10-8C đặt tại 2 điểm A, B cách nhau 12cm trong không khí. Xác định cường độ điện trường tổng hợp tại.
a) M là trung điểm của AB b) N cách A 3cm, cách B 15 cm. c) O cách A 9cm, cách B 3cm Câu 3: Cho 2 điện tích q1=5.10-9C ,q2 = -5.10-9C đặt cách nhau 10cm trong không khí. Xác định cường độ điện trường tại:
a) H nằm trên đường thẳng qua 2 điện tích và cách đều 2 điện tích. b) N cách q1 5cm, cách q2 15cm. c) P cách q1 6cm, cách q2 8cm. Câu 4: Cho mạch điện như hình vẽ
R1 = 1Ω, R2 = 1,5Ω, R3 = 2Ω, R4 = 3Ω, UAB = 9V
a) Tính RAB b) Tính cường độ dòng điện chạy qua các điện trở và hiệu điện thế giữa 2 đầu mỗi điện trở. Câu 5:Cho mạch điện như hình vẽ
Cho biết: 20 , 30 , 1 , 2 , 6 , 18 2 1 2 1 2 1 R R r r V V a) Tính cường độ dòng điện qua mạch chính và qua các điện trở. b) Tính nhiệt lượng tỏa ra ở mỗi điện trở trong thời gian 2 phút. c) Tính hiệu điện thế giữa 2 đầu mỗi nguồn. Câu 6: Cho mạch điện như hình vẽ. Biết . Hãy tính: 4 , 2 , 3,0 , 6,1 2 1 R R r V
A B
a) Cường độ dòng điện qua mạch. b) Hiệu điện thế giữa 2 điểm AB c) Tính công suất tỏa nhiệt của mỗi điện trở. d) Hiệu suất của bộ nguồn.
R3
A B
R4
R2 2,r2
1,r1
,r
R2 R1
R1 R2
ThuVienDeThi.com
2
Câu 7: Cho mạch điện như hình vẽ, các nguồn giống nhau, suất điện động của mỗi nguồn là 3V, điện trở trong là 1Ω, R1 = 14 Ω, bóng đèn 6V-4W. Tính
a. Suất điện động của bộ nguồn, điện trở trong của bộ nguồn
b. Tính cường độ dòng điện chạy trong mạch chính.
c. Tính hiệu suất của bộ nguồn.
Câu 8: Cho mạch điện như hình vẽ, bộ nguồn gồm 4 pin mắc nối tiếp, suất điện động của mỗi pin là 1,5V, điện trở trong là 1Ω, R1 = 8 Ω, bóng đèn 6V-3W. Tính
a. Suất điện động của bộ nguồn, điện trở trong của bộ nguồn
b. Tính cường độ dòng điện chạy trong mạch chính.
c. Tính hiệu suất của bộ nguồn
Câu 9: Một mạch điện có 2 điện trở 3 Ω và 6 Ω mắc song song được nối với một nguồn điện có điện trở trong 1 Ω. Tính hiệu suất của nguồn điện
Câu 10: Một nguồn điện có suất điện động ξ = 6(V), điện trở trong r = 2(Ω), mạch ngoài có điện trở R. Để công suất tiêu thụ ở mạch ngoài là 4(W). a. Tìm giá trị của điện trở R b. Tìm công của nguồn điện thực hiện trong thời gian 1 phút c. Tìm hiệu suất của bộ nguồn điện. Câu 11: Một nguồn điện có suất điện động ξ = 6 (V), điện trở trong r = 2 (Ω), mạch ngoài có điện trở R. a. Xác định R để công suất tiêu thụ ở mạch ngoài đạt giá trị lớn nhất ? b. Tìm giá trị công suất mạch ngoài cực đại ? Câu 12: Cho một mạch điện kín gồm nguồn điện có suất điện động ξ = 12 (V), điện trở trong r=2,5(Ω), mạch ngoài gồm điện trở R1 = 0,5 (Ω) mắc nối tiếp với một điện trở R. a. Xác định R để công suất tiêu thụ trên điện trở R đạt giá trị lớn nhất và công suất của điện trở R khi đó ? b. Tìm công của nguồn điện trong thời gian 5 phút 30 giây và hiệu suất của nguồn điện ? Câu 13: Cho sơ đồ mạch điện như hình vẽ: = 12V; r = 2 ; R1 = 2
;R2 = 3 ; R3 = 6 . Tính: a. Điện trở tương đương của mạch ngoài b. Hiệu điện thế giữa hai cực của nguồn điện c. Cường độ dòng điện qua điện trở R2 d. Hiệu suất của nguồn điện
Câu 14: Cho mạch điện gồm 1 điện trở R1 = 6Ω, đèn ghi 12V-6Ω, biến trở Rb = 6Ω. Nguồn điện có suất điện động 24V, điện trở trong 1,2Ω. a. Tính cường độ dòng điện chạy trong mạch ?
b. Hiệu điện thế giữa 2 đầu điện trở R1 ?
c. Nhận xét độ sáng của đèn ?
d. Nhiệt lượng tỏa ra trên Rb trong thời gian là 2 phút ?
Bài 15: Cho mạch điện gồm 1 điện trở R1 = 12Ω, đèn ghi 12V - 6W, biến trở Rb = 10Ω. Nguồn điện có suất điện động 36V, điện trở trong 2Ω. Các dụng cụ trên được mắc như hình vẽ.
a. Tính cường độ dòng điện chạy trong mạch …
