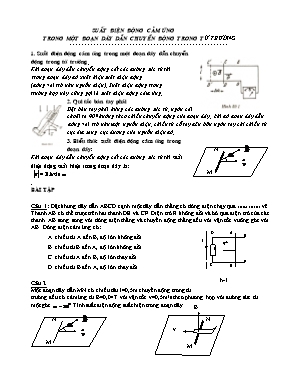

Bài tập về Chuyển động trong từ trường Vật lí lớp 11

SUAÁT ÑIEÄN ÑOÄNG CAÛM ÖÙNG TRONG MOÄT ÑOAÏN DAÂY DAÃN CHUYEÅN ÑOÄNG TRONG TỪ TRƯỜNG

***************************************************** 1. Suất điện động cảm ứng trong một đoạn dây dẫn chuyển động trong từ trường. Khi đoạn dây dẫn chuyển động cắt các đường sức từ thì trong đoạn dây đó xuất hiện suất điện động (đóng vai trò như nguồn điện). Suất điện động trong trường hợp này cũng gọi là suất điện động cảm ứng.

2. Qui tắc bàn tay phải Đặt bàn tay phải hứng các đường sức từ, ngón cái choãi ra 900 hướng theo chiều chuyển động của đoạn dây, khi đó đoan dây dẫn đóng vai trò như một nguồn điện, chiều từ cổ tay đến bốn ngón tay chỉ chiều từ cực âm sang cực dương của nguồn điện đó. 3. Biểu thức suất điện động cảm ứng trong đoạn dây: Khi đoạn dây dẫn chuyển động cắt các đường sức từ thì suất điện động suất hiện trong đoạn dây là: = Blvsin

. BAØI TAÄP

Câu 1: Đặt khung dây dẫn ABCD cạnh một dây dẫn thẳng có dòng điện chạy qua như hình vẽ. Thanh AB có thể trượt trên hai thanh DE và CF. Điện trở R không đổi và bỏ qua điện trở của các thanh. AB song song với dòng điện thẳng và chuyển động thẳng đều với vận tốc vuông góc với AB. Dòng điện cảm ứng có:

A. chiều từ A đến B, độ lớn không đổi

B. chiều từ B đến A, độ lớn không đổi

C. chiều từ A đến B, độ lớn thay đổi

D. chiều từ B đến A, độ lớn thay đổi

Câu 2 Một đoạn dây dẫn MN có chiều dài l=0,5m chuyển động trong từ trường đều có cảm ứng từ B=0,04T với vận tốc v=0,5m/s theo phương hợp với đường sức từ một góc .Tính suất điện động suất hiện trong đoạn dây

 

0 30 

v I

A

B C

D

R

E

F

h-1

v r

B ur 

M

N

M

N

v

B

v r

B ur 

M

N

ThuVienDeThi.com

Câu 3 Moät maùy bay coù chieàu daøi moãi caùnh 25m bay theo phöông ngang vôùi toác ñoä 720km/h. Bieát thaønh phaàn thaúng ñöùng cuûa caûm öùng töø cuûa traùi ñaát B = 5.10-5T. Tìm hieäu ñieän theá xuaát hieän ôû hai ñaàu caùnh maùy bay Câu 4.: Một thanh dẫn điện dài 1m,chuyển động trong từ trường đều có cảm ứng từ B=0,4T( vuông góc với thanh) với vận tốc 2m/s,vuông góc với thanh và làm với 1 góc

a. Tính suất điện động cảm ứng trong thanh b. Nối hai đầu thanh với một điện trở R=0,2 thành mạch kín thì cường độ dòng điện qua điện trở bằng bao nhiêu?

Câu 5. Cho mạch điện như hình vẽ,nguồn có =1,5V,điện trở trong r=0,1 .Thanh MN dài 1m có điện trở R=2,9 .Từ trường có thẳng góc với MN và hướng xuống dưới.Cảm ứng từ là 0,1T.Ampe kế có điện trở không đáng kể

a. Ampe kế chỉ bao nhiêu khi MN đứng yên? b. Ampe kế chỉ bao nhiêu khi MN di chuyển về phía phải với vận tốc v=3m/s sao cho hai đầu MN luôn tiếp xúc với hai thanh đỡ bằng kim loại? c. Muốn Ampe kế chỉ số 0 phải để thanh MN di chuyển về phía nào với vận tốc là bao nhiêu? Câu 6 Thanh dẫn MN trượt trong từ trường đều như hình vẽ.Biết B=0,3T,Thanh MN dài 40cm,vận tốc 2m/s,điện kế có điện trở R=3 .Tính cường độ dòng điện qua điện kế và chỉ rõ chiều của dòng điện ấy Câu 7. Cho hệ thống như hình vẽ, thanh MN = 20 cm, khối lượng m= 10 g, vuông góc với khung dây dẫn, độ lớn là 0,1 T, nguồn có suất điện động 1,2 V và điện trở trong 0,5 . Do lực điện từ và lực ma sát, MN trượt đều với vận tốc 10 m/s. Bỏ qua điện trở các ray và các nơi tiếp xúc.

a) Tính độ lớn và chiều của dòng điện trong mạch? hệ số ma sát giữa MN và ray.? b) Muốn dòng điện trong thanh MN chạy từ N đến M, cường độ 1,8 A phải kéo MN trượt theo chiều nào và vận tốc không đổi bằng bao nhiêu ?

B

r



B

r

B

r

0 45 



 

 B

r



h-7

h-6

h-5

B ur

v r 

H - 4
