Bài tập đồ thị trong Hóa học

1

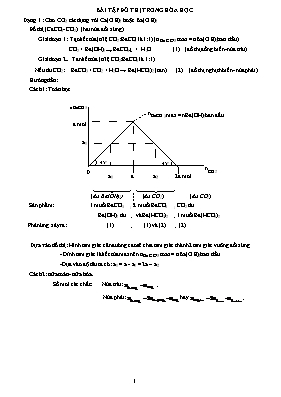

BÀI TẬP ĐỒ THỊ TRONG HÓA HỌC

Dạng 1 : Cho CO2 tác dụng với Ca(OH)2 hoặc Ba(OH)2

Đồ thị (CaCO3- CO2) (hai nửa đối xứng)

Giai đoạn 1: Tạo kết tủa (tỉ lệ CO2:BaCO3 là 1:1) (n BaCO3 max = nBa(OH)2ban đầu)

CO2 + Ba(OH)2  BaCO3 + H2O (1) (đồ thị đồng biến- nửa trái)

Giai đoạn 2; Tan kết tủa (tỉ lệ CO2:BaCO3 là 1:1)

Nếu dư CO2: BaCO3 + CO2 + H2O  Ba(HCO3)2 (tan) (2) (đồ thị nghịch biến- nửa phải)

Hướng dẫn:

Cách1: Toán học

(dư Ba(OH)2) (dư CO2) (dư CO2)

Sản phẩm: 1 muối BaCO3 ; 2 muối BaCO3 ; CO2 dư

Ba(OH)2 dư ; và Ba(HCO3)2 ; 1 muối Ba(HCO3)2

Phản ứng xảy ra: (1) ; (1) và (2) ; (2)

Dựa vào đồ thị: Hình tam giác cân đường cao sẽ chia tam giác thành 2 tam giác vuông đối xứng.

- Đỉnh tam giác là kết tủa max nên nBaCO3 max = nBa(OH)2ban đầu.

-Dựa vào độ dài ta có: a1 = a - a1 = 2a – a2

Cách2: nữa toán- nữa hóa.

Số mol các chất: Nửa trái:

2 3 CO BaCO n n  ;

Nửa phải:

2 2 3 Ba(OH) CO BaCO n 2n - n  hay

2 tan max tan n 2n - n CO xet    ;

0 n

n nBaCO3

 45o 45o 

a mol

a1 a a2 2a mol

a1

BaCO3 max = nBa(OH)2ban đầu

CO2

ThuVienDeThi.com

2

Bài tập áp dụng:

Câu 1: Sục từ từ khí CO2 đến dư vào dung dịch Ba(OH)2, kết quả thí nghiệm được thể hiện trên đồ thị

sau:

Giá trị của a và x trong đồ thị trên lần lượt là

A. 2 và 4. B. 1,8 và 3,6. C. 1,6 và 3,2. D. 1,7 và 3,4.

Câu 1: Sục CO2 vào 200 gam dung dịch

Ca(OH)2 ta quan sát hiện tượng theo đồ thị

hình bên(số liệu tính theo đơn vị mol).Nồng

độ % chất tan trong dung dịch sau phản ứng

là :

A.30,45% B.34,05%

C.35,40% D.45,30% 0,8

n

nCO2 1,2

Câu 2: Sục CO2 vào dung dịch Ba(OH)2 ta

quan sát hiện tượng theo đồ thị hình bên(số

liệu tính theo đơn vị mol).Giá trị của x là :

A.0,55(mol) B.0,65(mol)

C.0,75(mol) D.0,85(mol)

n

nCO2 x

0,5

0,35

Câu 3: Sục CO2 vào dung dịch Ba(OH)2 ta

quan sát hiện tượng theo đồ thị hình bên(số

liệu tính theo đơn vị mol).Giá trị của x là :

A.1,8(mol) B.2,2(mol)

C.2,0(mol) D.2,5(mol)

n

nCO2 1,5

a

0,5a

x

ThuVienDeThi.com

3

Câu 4: Sục CO2 vào dung dịch Ba(OH)2 ta

quan sát hiện tượng theo đồ thị hình bên(số

liệu tính theo đơn vị mol).Giá trị của x là :

A.0,1(mol) B.0,15(mol)

C.0,18(mol) D.0,20(mol)

n

nCO2 1,2

0,7

x

Câu 5: Sục CO2 vào dung dịch Ba(OH)2 ta

quan sát hiện tượng theo đồ thị hình bên(số

liệu tính theo đơn vị mol).Giá trị của x là :

A.0,60(mol) B.0,50(mol)

C.0,42(mol) D.0,62(mol)

n

nCO2 1,2

0,2

0,8

x

Câu 6 Hấp thụ khí CO2 vào 100 ml dung dịch Ca(OH)2 x mol/lít. Kết quả thí nghiệm được biểu diễn trên

đồ thị sau:

Giá trị của x là

A: 3 B: 2,5. C: 2,0. D: 2,4.

Câu 7 Cho từ từ V lít CO2 ở đktc vào 100ml dung dịch Ca(OH)2 1M người ta nhận thấy khối lượng kết

tủa phụ thuộc vào thể tích CO2 theo đồ thị dưới đây: Giá trị của a và b lần lượt là:

A: 2,24 và 4,48 B: 0,1 và 0,2 C: 0,2 và 0,1 D: 4,48 và 2,24

Câu 8 Sục (từ từ) x mol khí CO2 vào 200 ml dung dịch Ca(OH)2 0,2M thu được a mol kết tủa. Mối liên hệ giữa x và a được cho bởi đồ thị sau:

ThuVienDeThi.com
