Đề cương ôn tập Giữa kì 1 Công nghệ 8 năm 2025–2026 trường THCS Mỹ Đức (Hải Phòng)

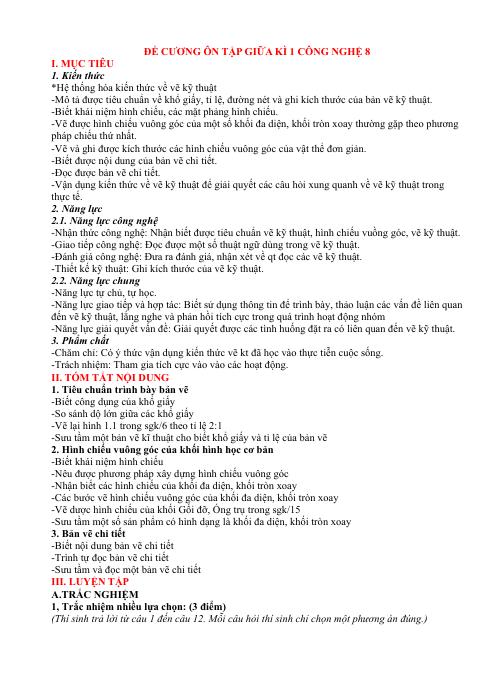

ĐỀ CƯƠNG ÔN TẬP GIỮA KÌ 1 CÔNG NGHỆ 8 I. MỤC TIÊU 1. Kiến thức *Hệ thống hóa kiến thức về vẽ kỹ thuật -Mô tả được tiêu chuẩn về khổ giấy, tỉ lệ, đường nét và ghi kích thước của bản vẽ kỹ thuật. -Biết khái niệm hình chiếu, các mặt phảng hình chiếu. -Vẽ được hình chiếu vuông góc của một số khối đa diện, khối tròn xoay thường gặp theo phương pháp chiếu thứ nhất. -Vẽ và ghi được kích thước các hình chiếu vuông góc của vật thể đơn giản. -Biết được nội dung của bản vẽ chi tiết. -Đọc được bản vẽ chi tiết. -Vận dụng kiến thức về vẽ kỹ thuật để giải quyết các câu hỏi xung quanh về vẽ kỹ thuật trong thực tế. 2. Năng lực 2.1. Năng lực công nghệ -Nhận thức công nghệ: Nhận biết được tiêu chuẩn vẽ kỹ thuật, hình chiếu vuồng góc, vẽ kỹ thuật. -Giao tiếp công nghệ: Đọc được một số thuật ngữ dùng trong vẽ kỹ thuật. -Đánh giá công nghệ: Đưa ra đánh giá, nhận xét về qt đọc các vẽ kỹ thuật. -Thiết kế kỹ thuật: Ghi kích thước của vẽ kỹ thuật. 2.2. Năng lực chung -Năng lực tự chủ, tự học. -Năng lực giao tiếp và hợp tác: Biết sử dụng thông tin để trình bày, thảo luận các vấn đề liên quan đến vẽ kỹ thuật, lắng nghe và phản hồi tích cực trong quá trình hoạt động nhóm -Năng lực giải quyết vấn đề: Giải quyết được các tình huống đặt ra có liên quan đến vẽ kỹ thuật. 3. Phẩm chất -Chăm chỉ: Có ý thức vận dụng kiến thức vẽ kt đã học vào thực tiễn cuộc sống. -Trách nhiệm: Tham gia tích cực vào vào các hoạt động. II. TÓM TẮT NỘI DUNG 1. Tiêu chuẩn trình bày bản vẽ -Biết công dụng của khổ giấy -So sánh dộ lớn giữa các khổ giấy -Vẽ lại hình 1.1 trong sgk/6 theo tỉ lệ 2:1 -Sưu tầm một bản vẽ kĩ thuật cho biết khổ giấy và tỉ lệ của bản vẽ 2. Hình chiếu vuông góc của khối hình học cơ bản -Biết khái niệm hình chiếu -Nêu được phương pháp xây dựng hình chiếu vuông góc -Nhận biết các hình chiếu của khối đa diện, khối tròn xoay -Các bước vẽ hình chiếu vuông góc của khối đa diện, khối tròn xoay -Vẽ dược hình chiếu của khối Gối đỡ, Ống trụ trong sgk/15 -Sưu tầm một số sản phẩm có hình dạng là khối đa diện, khối tròn xoay 3. Bản vẽ chi tiết -Biết nội dung bản vẽ chi tiết -Trình tự đọc bản vẽ chi tiết -Sưu tầm và đọc một bản vẽ chi tiết III. LUYỆN TẬP A.TRẮC NGHIỆM 1, Trắc nhiệm nhiều lựa chọn: (3 điểm) (Thí sinh trả lời từ câu 1 đến câu 12. Mỗi câu hỏi thí sinh chỉ chọn một phương án đúng.)

Câu 1: Tên các khổ giấy chính là: A. A0, A1, A2 B. A0, A1, A2, A3 C. A3, A1, A2, A4 D. A0, A1, A2, A3, A4 Câu 2: Kích thước trên bản vẽ kĩ thuật có đơn vị: A. Mm B. dm C. cm D. Tùy từng bản vẽ Câu 3: Đâu là kích thước của khổ giấy A1? A. 1 189 x 841 B. 841 x 594 C. 420 x 297 D. 297 x 210 Câu 4: Trên bản vẽ kí thuật có các tỉ lệ là: A. Tỉ lệ thu nhỏ B. Tỉ lệ phóng to C. Tỉ lệ nguyên hình D. Cả 3 đáp án trên Câu 5: Khi chiếu một vật thể lên một mặt phẳng, hình nhận được trên mặt phẳng đó gọi là: A. hình chiếu B. vật chiếu C. mặt phẳng chiếu D. vật thể Câu 6: Mặt phẳng thẳng đứng ở chính diện gọi là: A. Mặt phẳng hình chiếu đứng B. Mặt phẳng hình chiếu bằng C. Mặt phẳng hình chiếu cạnh D. Mặt phẳng hình chiếu Câu 7: Khối đa diện được bao bởi: A. Các hình chữ nhật B. Các hình tam giác cân C. Các hình trụ D. Các hình đa giác phẳng Câu 8: Mặt đáy của khối lăng trụ tam giác đều là hình gì? A. Hình chữ nhậtB. Hình tam giác đềuC. Hình vuôngD. Hình tam giác cân Câu 9: Nội dung bản vẽ chi tiết gồm có những gì? A. Các hình biểu diễn, kích thước, các yêu cầu kĩ thuật, khung tên B. Các hình biểu diễn, khung bản vẽ, các con số kích thước, các yêu cầu kĩ thuật C. Các hình chiếu, khung bản vẽ, khung tên, các con số kích thước, các yêu cầu kĩ thuật D. Tất cả đều sai Câu 10: Công dụng của bản vẽ chi tiết là: A. Dùng để chế tạo chi tiết máy B. Dùng để kiểm tra chi tiết máy C. Dùng để chế tạo và kiểm tra chi tiết máy D. Đáp án khác Câu 11: Trình tự đọc bản vẽ chi tiết là: A. Khung tên, hình biểu diễn, kích thước, yêu cầu kĩ thuật B. Khung tên, kích thước, hình biểu diễn, yêu cầu kĩ thuật C. Hình biểu diễn, khung tên, kích thước, yêu cầu kĩ thuật D. Hình biểu diễn, kích thước, khung tên, yêu cầu kĩ thuật …
