UBND THÀNH PHỐ BÀ RỊA TRƯỜNG THCS LÊ QUANG CƯỜNG

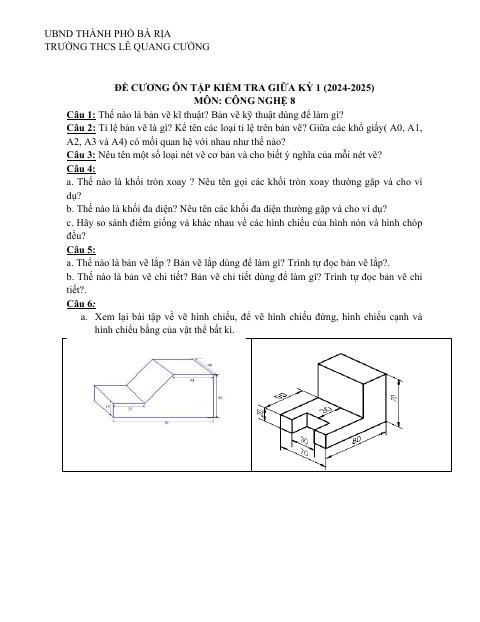

ĐỀ CƯƠNG ÔN TẬP KIỂM TRA GIỮA KỲ 1 (2024-2025)

MÔN: CÔNG NGHỆ 8 Câu 1: Thế nào là bản vẽ kĩ thuật? Bản vẽ kỹ thuật dùng để làm gì? Câu 2: Tỉ lệ bản vẽ là gì? Kể tên các loại tỉ lệ trên bản vẽ? Giữa các khổ giấy( A0, A1, A2, A3 và A4) có mối quan hệ với nhau như thế nào? Câu 3: Nêu tên một số loại nét vẽ cơ bản và cho biết ý nghĩa của mỗi nét vẽ? Câu 4: a. Thế nào là khối tròn xoay ? Nêu tên gọi các khối tròn xoay thường gặp và cho ví dụ? b. Thế nào là khối đa diện? Nêu tên các khối đa diện thường gặp và cho ví dụ? c. Hãy so sánh điểm giống và khác nhau về các hình chiếu của hình nón và hình chóp đều? Câu 5: a. Thế nào là bản vẽ lắp ? Bản vẽ lắp dùng để làm gì? Trình tự đọc bản vẽ lắp?. b. Thế nào là bản vẽ chi tiết? Bản vẽ chi tiết dùng để làm gì? Trình tự đọc bản vẽ chi tiết?. Câu 6:

a. Xem lại bài tập về vẽ hình chiếu, để vẽ hình chiếu đứng, hình chiếu cạnh và

hình chiếu bằng của vật thể bất kì.

Câu 6b. Em hãy cho biết hình 1 và hình 2 lần lượt là những hình chiếu gì? Các

khối A, B, C có hình dạng của những khối?

Khối A hình nón cụt

Khối B hình trụ

Khối C là hình hộp chữ nhật

Câu 6c. Em hãy cho biết hình 1 và hình 2 lần lượt là những hình chiếu gì? Các khối A, B, C có hình dạng của những khối nào?

Khối A hình hộp chữ nhật

Khối B là hình chóp cụt

Khối C hình trụ

Gợi ý câu 4: c. Hãy so sánh điểm giống và khác nhau về các hình chiếu của hình nón và hình chóp đều?

* Giống nhau:

- Đều là các hình chiếu trong bản vẽ kĩ thuật. - Hình chiếu đứng và hình chiếu cạnh đều là hình tam giác cân.

* Khác nhau:

- Hình nón thuộc khối tròn xoay, hình chóp đều thuộc khối đa diện.

- Hình nón có đáy là hình tròn. Hình chóp đều có đáy là hình đa giác đều.

B

C

A

Hình 1

Hình 2

ĐỀ THAM KHẢO I/ TRẮC NGHIỆM (3.0 điểm) Em hãy chọn đáp án đúng nhất trong các câu sau: Câu 1. Các hình chiếu đứng, bằng, cạnh của hình trụ là: A. 2 hình chữ nhật và 1 tam giác đều B. 2 hình chữ nhật và đa giác đều. C. 2 hình chữ nhật và 1 hình vuông. D. 2 hình chữ nhật và 1 hình tròn.

Câu 2. Bản vẽ dưới đây là hình chiếu vuông góc của:

A. Hình nón. B. Hình lăng trụ tam giác đều. C. Hình trụ. D. Hình chóp tam giác đều. Câu 3. Bản vẽ lắp dùng để: A. chế tạo và kiểm tra chi tiết máy. B. thiết kế ngôi nhà. C. lắp đặt, vận hành và kiểm tra sản phẩm. D. sử dụng và kiểm tra.

Câu 4. Phép chiếu xuyên tâm là phép chiếu có các tia chiếu……………. A. Song song với nhau và vuông góc với mặt phẳng chiếu. B. Song song với mặt phẳng cắt. C. Đồng quy tại 1 điểm. D. Song song với nhau. Câu 5. Một thùng xốp có kích thước một bề mặt 200 mm và 100 mm. Trên bản vẽ, bề mặt đó được vẽ với kích thước tương ứng là 20 mm và 10 mm. Tỉ lệ vẽ là: A. 1 : 2 B. 1 : 4 C. 1 : 5 D. 1 : 10 Câu 6. Trong phương pháp chiếu góc thứ nhất, mặt phẳng hình chiếu cạnh đặt ở: A. phía sau vật thể B. bên trên vật thể C. bên phải vật thể D. bên trái vật thể II/ TỰ LUẬN (7.0 điểm) Câu 1(2.0 điểm): Thế nào là bản vẽ kĩ thuật? Em hãy nêu một số nét vẽ cơ bản đã học và cho biết ý nghĩa của mỗi nét vẽ?. Câu 2(2.0 điểm): Em hãy cho biết thế nào là khối tròn xoay? Hãy so sánh điểm giống và khác nhau về các hình chiếu của hình nón và hình chóp đều?. Câu 4(3.0 điểm): Em hãy vẽ hình chiếu đứng, hình chiếu cạnh và hình chiếu bằng của vật thể sau:
