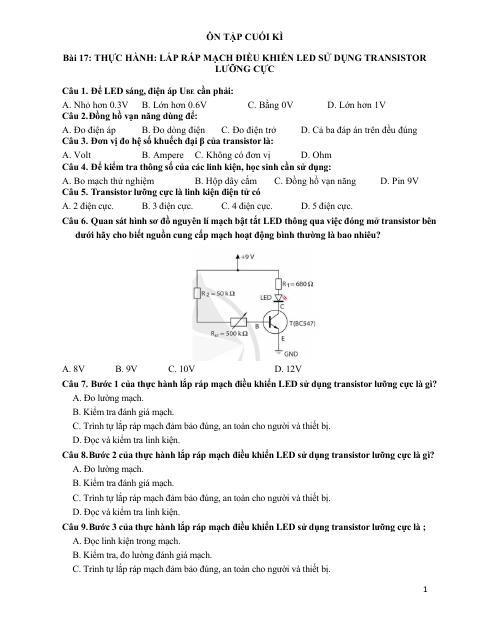

Đề cương ôn tập Học kì 2 Công nghệ Công nghiệp 12 năm 2025–2026 trường THPT Đào Sơn Tây (TP Hồ Chí Minh)

1

ÔN TẬP CUỐI KÌ

Bài 17: THỰC HÀNH: LẮP RÁP MẠCH ĐIỀU KHIỂN LED SỬ DỤNG TRANSISTOR

LƯỠNG CỰC

Câu 1. Để LED sáng, điện áp UBE cần phải: A. Nhỏ hơn 0.3V B. Lớn hơn 0.6V C. Bằng 0V D. Lớn hơn 1V Câu 2. Đồng hồ vạn năng dùng để: A. Đo điện áp B. Đo dòng điện C. Đo điện trở D. Cả ba đáp án trên đều đúng Câu 3. Đơn vị đo hệ số khuếch đại β của transistor là: A. Volt B. Ampere C. Không có đơn vị D. Ohm Câu 4. Để kiểm tra thông số của các linh kiện, học sinh cần sử dụng: A. Bo mạch thử nghiệm B. Hộp dây cắm C. Đồng hồ vạn năng D. Pin 9V Câu 5. Transistor lưỡng cực là linh kiện điện tử có A. 2 điện cực. B. 3 điện cực. C. 4 điện cực. D. 5 điện cực.

Câu 6. Quan sát hình sơ đồ nguyên lí mạch bật tắt LED thông qua việc đóng mở transistor bên

dưới hãy cho biết nguồn cung cấp mạch hoạt động bình thường là bao nhiêu?

A. 8V B. 9V C. 10V D. 12V

Câu 7. Bước 1 của thực hành lắp ráp mạch điều khiển LED sử dụng transistor lưỡng cực là gì? A. Đo lường mạch.

B. Kiểm tra đánh giá mạch.

C. Trình tự lắp ráp mạch đảm bảo đúng, an toàn cho người và thiết bị. D. Đọc và kiểm tra linh kiện.

Câu 8. Bước 2 của thực hành lắp ráp mạch điều khiển LED sử dụng transistor lưỡng cực là gì? A. Đo lường mạch.

B. Kiểm tra đánh giá mạch.

C. Trình tự lắp ráp mạch đảm bảo đúng, an toàn cho người và thiết bị.

D. Đọc và kiểm tra linh kiện.

Câu 9. Bước 3 của thực hành lắp ráp mạch điều khiển LED sử dụng transistor lưỡng cực là ; A. Đọc linh kiện trong mạch.

B. Kiểm tra, đo lường đánh giá mạch.

C. Trình tự lắp ráp mạch đảm bảo đúng, an toàn cho người và thiết bị.

2

D. Kiểm tra linh kiện.

Câu 10. Trong sơ đồ nguyên lí mạch điều khiển bật tắt LED sử dụng Transistor lưỡng cực như hình bên dưới, các linh kiện điện tử được sử dụng gồm:

A. 1 LED 5 (mm), 3 điện trở, 1 biến trở B500K, 1 transistor BC547.

B. 1 LED 5 (mm), 2 điện trở, 2 biến trở B500K, 1 transistor BC547.

C. 1 LED 5 (mm), 2 điện trở, 1 biến trở B500K, 1 transistor BC547.

D. 2 LED 5 (mm), 2 điện trở, 1 biến trở B500K, 2 transistor BC547.

BÀI 18: GIỚI THIỆU VỀ TƯƠNG TỰ

Câu 11. Tín hiệu tương tự là: A. Tín hiệu có biên độ biến đổi liên tục theo thời gian B. Tín hiệu có biên độ không biến đổi theo thời gian C. Tín hiệu có tần số biến đổi liên tục theo thời gian D. Tín hiệu có tần số không biến đổi theo thời gian Câu 12. Tín hiệu tương tự được biểu diễn thông qua các đại lượng nào? A. Dòng điện hoặc công suất B. Dòng điện hoặc điện áp C. Công suất hoặc thời gian D. Công suất hoặc tần số Câu 13. Tín hiệu tuần hoàn thông thường có dạng A. hình sin B. đường thẳng song song với trục hoành C. đường parabol D. đường thẳng đi qua trục tọa độ Câu 14. Mạch khuếch đại biên độ có phần tử khuếch đại là: A. diode B. cuộn cảm C. transistor D. tụ điện Câu 15. Trong điều chế biên độ, thành phần nào của sóng mang thay đổi theo biên độ của tín hiệu cần truyền? A. Biên độ B. Tần số C. Góc pha D. Điện áp Câu 16. Mạch giải điều chế tín hiệu còn được gọi là: A. Mạch trộn sóng B. Mạch tách sóng C. Mạch khuếch đại D. Mạch điều chế tín hiệu Câu 17. Hãy cho biết tín hiệu được biểu diễn như hình bên thuộc loại tín hiệu nào? A. Tín hiệu tương tự. B. Tín hiệu số. C. Sóng mang. D. Sóng sau khi điều chế. Câu 18. Đồ thị nào sau đây biểu diễn tín hiệu điện áp tương tự?
