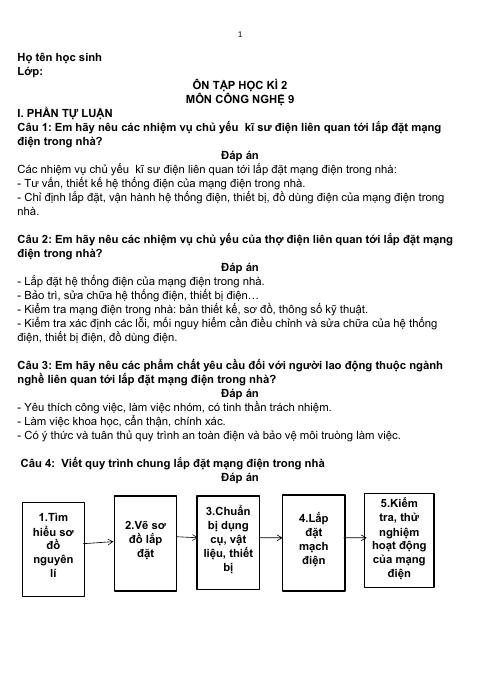

Đề cương ôn tập Học kì 2 Công nghệ 9 năm 2025–2026 trường THCS Chu Văn An (TP Hồ Chí Minh)

1 Họ tên học sinh Lớp:

ÔN TẬP HỌC KÌ 2 MÔN CÔNG NGHỆ 9 I. PHẦN TỰ LUẬN Câu 1: Em hãy nêu các nhiệm vụ chủ yếu kĩ sư điện liên quan tới lắp đặt mạng điện trong nhà?

Đáp án Các nhiệm vụ chủ yếu kĩ sư điện liên quan tới lắp đặt mạng điện trong nhà: - Tư vấn, thiết kế hệ thống điện của mạng điện trong nhà. - Chỉ định lắp đặt, vận hành hệ thống điện, thiết bị, đồ dùng điện của mạng điện trong nhà. Câu 2: Em hãy nêu các nhiệm vụ chủ yếu của thợ điện liên quan tới lắp đặt mạng điện trong nhà?

Đáp án - Lắp đặt hệ thống điện của mạng điện trong nhà. - Bảo trì, sửa chữa hệ thống điện, thiết bị điện… - Kiểm tra mạng điện trong nhà: bản thiết kế, sơ đồ, thông số kỹ thuật. - Kiểm tra xác định các lỗi, mối nguy hiểm cần điều chỉnh và sửa chữa của hệ thống điện, thiết bị điện, đồ dùng điện. Câu 3: Em hãy nêu các phẩm chất yêu cầu đối với người lao động thuộc ngành nghề liên quan tới lắp đặt mạng điện trong nhà?

Đáp án - Yêu thích công việc, làm việc nhóm, có tinh thần trách nhiệm. - Làm việc khoa học, cẩn thận, chính xác. - Có ý thức và tuân thủ quy trình an toàn điện và bảo vệ môi truòng làm việc. Câu 4: Viết quy trình chung lắp đặt mạng điện trong nhà

Đáp án

2.Vẽ sơ

đồ lắp

đặt

3.Chuẩn

bị dụng

cụ, vật liệu, thiết

bị

4.Lắp

đặt mạch

điện

5.Kiểm tra, thử nghiệm hoạt động

của mạng

điện

1.Tìm hiểu sơ

đồ nguyên

lí

2 Câu 5: Trình bày bước kiểm tra thử nghiệm hoạt động của mạng điện

Đáp án - Kiểm tra mạng điện lắp đặt đúng sơ đồ.

- Kiểm tra thông mạch.

- Cấp nguồn cho mạng điện.

- Đo, kiểm tra điện áp nguồn ở aptomat, ổ điện.

- Bật tắt công tắt kiểm tra hoạt động của mạch.

Câu 6: Vẽ sơ đồ nguyên lí mạch điện bảng điện?

Đáp án

Câu 7: Vẽ sơ đồ lắp đặt mạch điện bảng điện?

A

O

A

O

3 Câu 8: Giải thích hoạt động mạch điện bảng điện khi aptomát và công tắc đóng, ngắt?

Đáp án * Hoạt động mạch: Các trường hợp Aptômát Ct1 ÔĐ Đ TH1 Ngắt Ngắt Không có điện Tắt TH2 Ngắt Đóng Không có điện Tắt TH3 Đóng Ngắt Có điện Tắt TH4 Đóng Đóng Có điện sáng

Câu 9: Vẽ sơ đồ nguyên lí mạch điện hai công tắc ba cực điều khiển một đèn?

Đáp án

Câu 10: Vẽ sơ đồ lắp đặt mạch điện hai công tắc ba cực điều khiển một đèn?

Đáp án

A

O

Ct1 Ct2

1

2

1

2

A

O

4 Câu 11: Giải thích hoạt động mạch điện hai công tắc ba cực điều khiển một đèn?

Đáp án * Hoạt động mạch: Khi aptomat đóng Các trường hợp Ct1 Ct2 Đ TH1 VT1 VT1 sáng TH2 VT1 VT2 Tắt TH3 VT2 VT2 sáng TH4 VT2 VT1 Tắt Câu 12: Vẽ sơ đồ nguyên lí mạch điện điều khiển hai đèn sáng luân phiên.

Đáp án

Câu 13: Vẽ sơ đồ lắp đặt mạch điện điều khiển hai đèn sáng luân phiên.

Đáp án

A

O

Ct1 Ct2

1

2

1

2

A

O

1 2

5 Câu 14: Giải thích hoạt động mạch điện điều khiển hai đèn sáng luân phiên.

Đáp án * Hoạt động mạch: Khi aptomat đóng Các trường hợp Ct1 Ct2 Đ1 Đ2 TH1 Ngắt VT1 Tắt Tắt TH2 Ngắt VT2 Tắt Tắt TH3 Đóng VT1 sáng Tắt TH4 Đóng VT2 Tắt Sáng II . Phần trắc Nghiệm Câu1: Quy trình chung lắp đặt mạch điện có tất cả mấy bước? A. 3 bước B. 4 bước

C. 5 bước B. 6 bước

Câu 2: Cho mạch điện hình bên cho biết các phần tử có trong mạch A. Aptomat; công tắc ba cực, ổ điện, đèn. B. Cầu dao; công tắc ba cực, ổ điện, đèn. C. Cầu dao; công tắc hai cực, ổ điện, đèn. D. Aptomat; công tắc hai cực, ổ điện, đèn. Câu 3: Bước 3 của quy trình chung là gì? A. Chuẩn bị dụng cụ, vật liệu, thiết bị. B. Vẽ sơ đồ lắp đặt. C. Vẽ sơ đồ nguyên lí.

D. Lắp đặt mạch điện.

Câu 4: Dây có kí hiệu A là gì? A. Dây trung tính B. Dây Pha.

C. Dây nguồn. D. Dây một pha. Câu 5: Kí hiệu là kí hiệu của thiết bị điện nào? A. Aptomat 1 pha hai cực. B. Aptomat 1 pha một cực.

C. Aptomat 1 pha ba cực. D. Aptomat 3 pha ba cực. Câu 6: Trong sơ đồ nguyên lý mạch điện bảng điện thì nguồn điện nối vào đâu? A. Đầu ra của aptomat. B. Đầu vào của aptomat

C. Công tắc, đèn D. Ổ cắm và đèn Câu 7: Trong sơ đồ nguyên lý mạch điện bảng điện thì dây pha ở đầu ra của aptomat nối vào đâu? A. Đầu vào của aptomat B. Công tắc, đèn

C. Công tắc, và ổ điện D. Ổ cắm và đèn Câu 8: Trong sơ đồ nguyên lý mạch điện bảng điện khi aptomat đóng và công tắc …
